Представленный теплотехнический расчет ограждающих конструкций зданий является оценочным и предназначен для предварительного выбора материалов
и проектирования конструкций.
При разработке проекта для проведения точного расчета необходимо обратиться в организацию, обладающую соответствующими полномочиями и разрешениями.
Расчет основан на российской нормативной базе:
СНиП 23-02-2003 "Тепловая защита зданий"
СП 23-101-2004 "Проектирование тепловой защиты зданий"
ГОСТ Р 54851—2011 "Конструкции строительные ограждающие неоднородные. Расчет приведенного сопротивления теплопередаче"
СТО 00044807-001-2006 "Теплозащитные свойства ограждающих конструкций зданий"
Температура холодной пятидневки с обеспеченностью 0.92
˚С
Продолжительность отопительного периода
суток
Средняя температура воздуха отопительного периода
˚С
Относительная влажность воздуха наиболее холодного месяца
%
Условия эксплуатации помещения
Количество градусо-суток отопительного периода (ГСОП)
°С•сут
Средние месячные и годовые значения температуры и парциального давления водяного пара
Месяц
Т, ˚С
E, гПа
Месяц
Т, ˚С
E, гПа
Год
Выбор типа помещения и конструкции
Помещение
Тип конструкции
Вариант "Ненормированное помещение" предназначен для эмуляции расчетов с климатическими параметрами помещений, выходящими за рамки гигиенических норм.
Расчеты при выборе этого варианта не могут расцениваться, как соответсвующие нормам, а результаты, полученные при проведении этих расчетов,
не могут быть основанием для принятия того или иного проектного решения.
Влажность в помещении*
ϕ
%
Коэффициент зависимости положения наружной поверхности по отношению к наружному воздуху
n
Коэффициент теплоотдачи внутренней поверхности
α(int)
Коэффициент теплоотдачи наружной поверхности
α(ext)
Нормируемый температурный перепад
Δt(n)
°С
* - параметр используется при расчете раздела "Защита от переувлажнения ограждающих конструкций" (см. закладку "Влагонакопление").
Конструкция
№
Тип
Материалы
Толщина, мм
λ
μ
Управление
Внутри
Снаружи
Климатические параметры внутри помещения
Температура
Влажность
Климатические параметры снаружи помещения
Выбранные
Самый холодный месяц
Температура
Влажность
Тепловая защита
Влагонакопление
Теплопотери
Сопротивление теплопередаче:
(м²•˚С)/Вт
Слои конструкции (изнутри наружу)
№
Тип
Толщина
Материал
λ
R
Тmax
Тmin
Термическое сопротивление Rа
Термическое сопротивление Rб
Термическое сопротивление ограждающей конструкции
Сопротивление теплопередаче ограждающей конструкции [R]
Требуемое сопротивление теплопередаче
Санитарно-гигиенические требования [Rс]
Нормируемое значение поэлементных требований [Rэ]
Базовое значение поэлементных требований [Rт]
Расчет защиты от переувлажнения методом безразмерных величин
Нахождение плоскости максимального увлажнения.
Координата плоскости максимального увлажнения
X
0
мм
Сопротивление паропроницанию от внутренней поверхности конструкции до плоскости максимального увлажнения
Rп(в)
0
(м²•ч•Па)/мг
Сопротивление паропроницанию от плоскости максимального увлажнения до внешней поверхности конструкции
Rп(н)
0
(м²•ч•Па)/мг
Условие недопустимости накопления влаги в ограждающей конструкции за годовой период эксплуатации
Rп.тр(1)
0
(м²•ч•Па)/мг
Условие ограничения влаги в ограждающей конструкции за период с отрицательными среднемесячными температурами наружного воздуха
Rп.тр(2)
0
(м²•ч•Па)/мг
Образование конденсата в проветриваемом чердачном перекрытии или вентилируемом зазоре кровли
Сопротивление паропроницанию конструкции
Rп
0
(м²•ч•Па)/мг
Требуемое сопротивление паропроницанию
Rп.тр
0
(м²•ч•Па)/мг
Послойный расчет защиты от переувлажнения
Слои конструкции (изнутри наружу)
№
Толщина
Материал
μ
Rп
X
Rп(в)
Rп.тр(1)
Rп.тр(2)
Тепловые потери через квадратный метр ограждающей конструкции
Потери тепла в час при сопротивлении теплопередаче (Вт•ч)
Сопротивление теплопередаче
R
±R, %
Q
±Q, Вт•ч
Санитарно-гигиенические требования [Rс]
0
0
0
0
Нормируемое значение поэлементных требований [Rэ]
0
0
0
0
Базовое значение поэлементных требований [Rт]
0
0
0
0
Сопротивление теплопередаче ограждающей конструкции [R]
0
0
0
0
R + 10%
0
0
0
0
R + 25%
0
0
0
0
R + 50%
0
0
0
0
R + 100%
0
0
0
0
Потери тепла за отопительный сезон:
0
кВт•ч

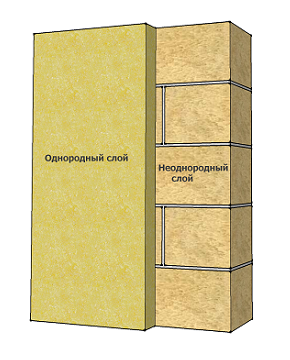

Термическое сопротивление R, (м²•˚С)/Вт однородного слоя многослойной ограждающей конструкции, а
также однослойной ограждающей конструкции следует определять по формуле R = δ / λ, где
δ - толщина слоя, м, λ - расчетный коэффициент теплопроводности материала слоя, Вт/(м·°С)
Коэффициент однородности:
0.
Для многослойных ограждений возможно определение приведенного сопротивления теплопередаче Ro(пр)
, (м²•˚С)/Вт по формуле Ro(пр) = Ro(усл) * r, где
Ro(усл) - сопротивление теплопередаче участка однородной ограждающей конструкции,
r - коэффициент теплотехнической однородности участка ограждающей конструкции, учитывающий влияние
стыков, откосов проемов, обрамляющих ребер, гибких связей и других теплопроводных включений
Шаг каркаса (мм):
Ширина элемента каркаса (мм):
Смещение (мм):
Термическое сопротивление R, (м²•˚С)/Вт каркасного слоя определяется по формуле R = (Fу + Fк) / (Fу/Rу + Fк/Rк), где
Fу - площадь части слоя, занимаемая утеплителем,
Fк - площади части слоя, занимаемая элементами каркаса,
Rу - термическое сопротивление утеплителя,
Rу - термическое сопротивление каркаса
Шаг каркаса (мм):
Ширина элемента каркаса (мм):
Термическое сопротивление R, (м²•˚С)/Вт каркасного слоя определяется по формуле R = (Fу + Fк) / (Fу/Rу + Fк/Rк), где
Fу - площадь части слоя, занимаемая утеплителем,
Fк - площади части слоя, занимаемая элементами каркаса,
Rу - термическое сопротивление утеплителя,
Rу - термическое сопротивление каркаса
Длина блока (камня) (мм):
Высота блока (камня) (мм):
Толщина швов (мм):
Термическое сопротивление R, (м²•˚С)/Вт кладки R = (Fб + Fр) / (Fб/Rб + Fр/Rр), где
Fб - площадь части слоя, занимаемая блоками,
Fр - площади части слоя, занимаемая швами,
Rб - термическое сопротивление блоков,
Rр - термическое сопротивление швов
Вставить после:
Плотность
ρ = кг/м³
Удельная теплоемкость
c = кДж/(кг•°С)
Коэффициент теплопроводности
λ = Вт/(м•°С)
λ(А) = Вт/(м•°С)
λ(Б) = Вт/(м•°С)
Коэффициент паропроницаемости
μ = мг/(м•ч•Па)
Коэффициент теплоусвоения
s(А) = Вт/(м²•°С)
s(Б) = Вт/(м²•°С)
Предельно допустимое приращение расчетного массового отношения влаги в материале
Δwcp = %
Термическое сопротивление замкнутой воздушной прослойки, (м²•˚С)/Вт
Вариант 1*
Вариант 2**
Толщина, м
T ≥ 0
T < 0
T ≥ 0
T < 0
0.01
0.13
0.15
0.14
0.15
0.02
0.14
0.15
0.15
0.19
0.03
0.14
0.16
0.16
0.21
0.05
0.14
0.17
0.17
0.22
0.1
0.15
0.18
0.18
0.23
0.15
0.15
0.18
0.19
0.24
0.2 - 0.3
0.15
0.19
0.19
0.24
*горизонтальной при потоке теплоты снизу вверх и вертикальной
**горизонтальной при потоке теплоты сверху вниз
При наличии в ограждающей конструкции прослойки, вентилируемой наружным воздухом, слои конструкции, расположенные между воздушной прослойкой
и наружной поверхностью, в теплотехническом расчете не учитываются.
Сопротивление паропроницанию
Rп = (м²•ч•Па)/мг
При наличии на одной или обеих поверхностях замкнутой воздушной прослойки теплоотражающей алюминиевой фольги,
термическое сопротивление прослойки увеличивается в два раза
Основной материал
Материал каркаса или швов
Плотность ρ:
кг/м³
Удельная теплоемкость (c):
кДж/(кг•°С)
Коэффициент теплопроводности для условий А λ(А):
Вт/(м•°С)
Коэффициент теплопроводности для условий Б λ(Б):
Вт/(м•°С)
Коэффициент паропроницаемости μ:
мг/(м•ч•Па)
Предельно допустимое приращение расчетного массового отношения влаги в материале ограждающей конструкции Δwcp:
%
